핵심기능

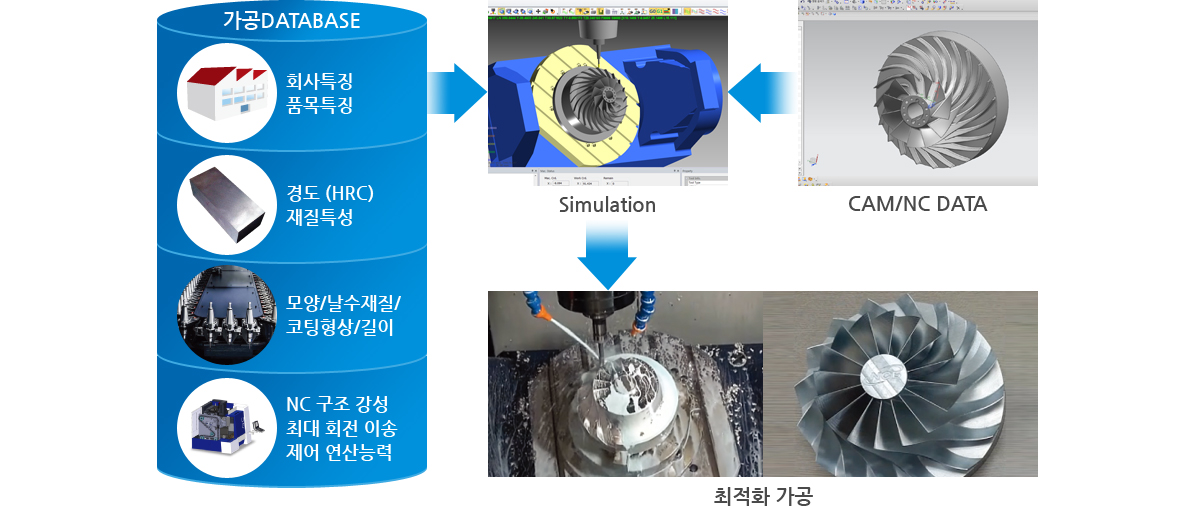

기계, 품목, 소재, 공구에 따른 Data Base를 구축 합니다 CAM에서 만들어진 NC Data Base에 의해 Simulation 하여 줍니다.
최적화 되어진 NC Data를 관리 업그레이드 해가면 회사의 기술 수준이 올라가고 자산이 됩니다. NC 가공 기술에 상향 표준화 NCBrain이 함께 합니다.
| NCBrain 5X | NCBrain Mold Press |

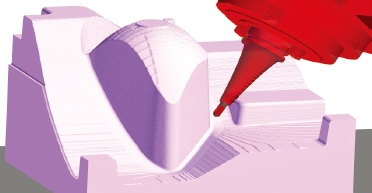

| 특징 | - 정밀한 형상 표현을 위한 Solid 엔진 탑재
- 비교 제품 군 대비 2배 빠른 연산
- M/C Simulation과 동시 5축 지원 | - 빠른 연산 (8배 이상)을 위한 Z-Map 엔진 탑재
- 3축 금형 가공에 특화 되어진 솔루션 |
| 주요기능 | - 가공 Data Base 구축
- 가공 부하해석을 통한 이송 조절
- 과 부하 구간 Tool Path 추가
- Air Cut Tool Path 삭제
- M/C Simulation충돌 검증
- 과삭 마삭 & 방전 검증 등 10여 기능
사용분야 : 금형,항공 기계 부품 등 | - 가공 Data Base 구축
- 가공 부하해석을 통한 이송 조절
- 과 부하 구간 Tool Path 추가
- Air Cut Tool Path 삭제
- 공구 길이 정보 및 분할
- NC Data 그래픽 편집
- 주물 소재 정의 등 10여 기능
|
가공 DATA Base 구축

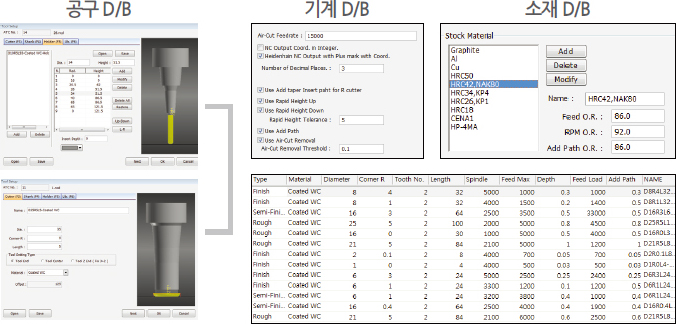

가공 효율에 가장 중요한 부분으로 공구나 기계 그리고 소재의 특성을 고려하여 업체별 가공 Data Base를 구축 합니다.
Data Base를 관리 업그레이드 해가면 회사의 기술 수준이 올라가고 자산이 됩니다.
가공 부하 해석을 통한 이송 조절

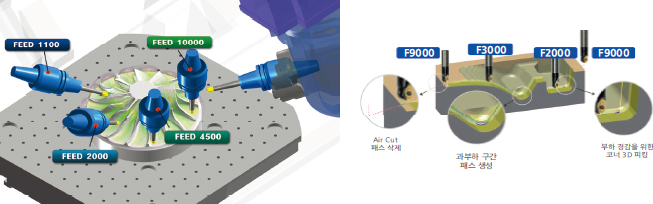

절삭량에 따라 가공 부하의 변화를 해석 합니다. 부하 구간에 따른 최적의 이송속도 변화를 줍니다. 가공시간 단축은 물론 공구 수명을 연장하여 줍니다.
과 부하 구간 Tool Path 추가

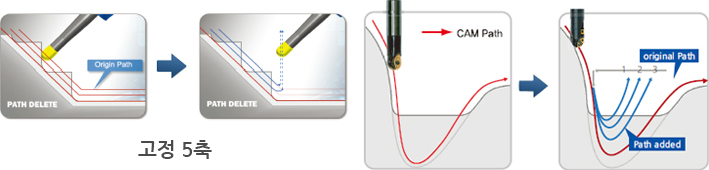

가공 중 공구 파손의 대부분은 과부하 입니다. 과부하 구간의 NC Data를 그림과 같이 자도응로 추가하여 공구 파손을 방지하고 안전한 가공을 하게 됩니다.
Air Cut Tool Path 삭제

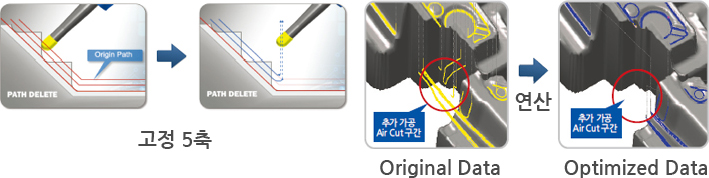

현장에서 NC가공을 보게 되면 허공운전을 하는것을 볼 수 있습니다. 이런 Air Cut을 자동 삭제하여 가공 시간을 단축시켜 줍니다.
CAM에서 Air Cut 없이 Tool Path 생성 하느라 고생하실 필요도 사라지게 됩니다.
M/C Simulation 충돌 검증
실제 가공 전 동일한 상황으로 Simulation하여 충돌을 검증 합니다. 충돌 부위를 붉게 표시해 주고 로그를 남겨 줍니다.
MC, 공구, 홀더, 치구, 소재와의 사전 충돌을 검증하여 안전한 가공이 이루어 집니다.
과삭 미삭 & 방전 검증

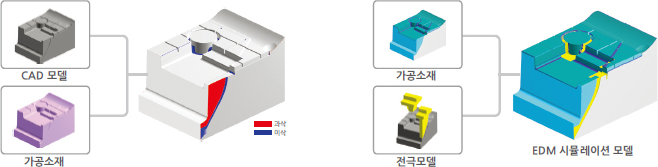

NC Data 또는 공구 오류로 인한 과삭, 미삭은 큰 불량이 됩니다. CAD모델과 Simulation 모델을 비교하여 과삭, 미삭부를 체크 불량을 사전에 방지를 할 수 있습니다.
- NC 가공후 미 절삭 인 방전부를 미리 확인 할 수 있습니다.
- EDM CUT Simulation으로 전극 누락 부위를 사전 체크 할 수 있습니다.
- 전극 모델링 불량을 검증 할 수 있습니다.
- NC 가공 전 전극의 방전 GAP 공차를 확인 할 수 있습니다.
NCBrain 5X : NCBrain Mold & Press : 타사 제품 비교

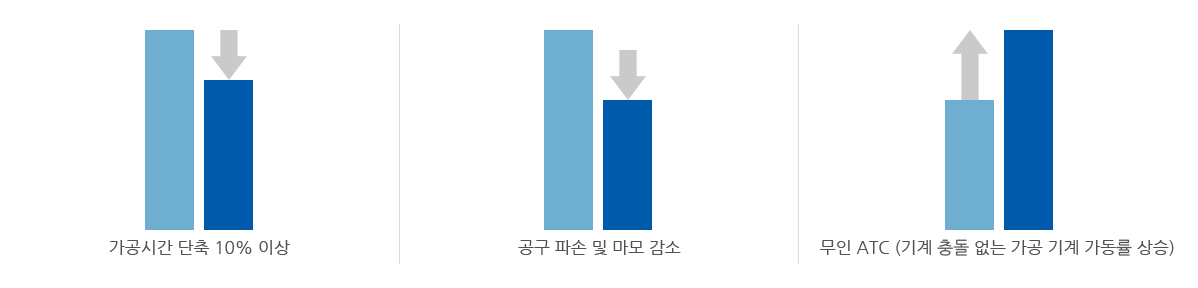

무인 운전을 위한 최적화 및 검증 기능 및 가공 시간 단축에 필요한 필수 기능들을 구현 하였습니다.
빠르고 안전하고 불량없는 높은 품질에 가공기술 상향 표준화 NCBrain이 함께 합니다.
비교 제품 대비 매우 빠른 연산속도로 NC가공 준비중에 바로 적용 되어 집니다.
| Comparison contents | NCBrain 5X | NCBrain Mold Press | Company A | Company B |
| 가공 D/B | ○ | ○ | X | △ |
| 이송속도 조절 | ○ | ○ | ○ | ○ |
| 과부하 추가 | ○ | ○ | X | X |
| 허공 삭제 | ○ | ○ | X | X |
| 공구 홀더 검증 | ○ | ○ | ○ | ○ |
| 5축 충돌 검증 | ○ | X | ○ | ○ |
| 과/미삭 정밀도 | 0.00001(0.015) | 0.25 | 0.01(0.05) | 0.05 |
| 연산시간 | 20분 | 5분 | 40분 | 120분 |
| 엔진 | Solid | Z-map & E-map | Graphic | POLYGON |
| 사용분야 | NC 전문분야 | NC 3축 금형 | NC 전문분야 로봇 시뮬레이션 | NC 전문분야 로봇 시뮬레이션 |
NCBrain 활용 후 변화
실제 가공 전 동일한 상황으로 Simulation하여 충돌을 검증 합니다. 충돌 부위를 붉게 표시해 주고 로그를 남겨 줍니다.
MC, 공구, 홀더, 치구, 소재와의 사전 충돌을 검증하여 안전한 가공이 이루어 집니다.
